| 项目 | 参数 |
|---|---|
| 直流输入 | |
| 额定电压 | 直流电压等级（如 24V/48V/60V/72V/96V/110V/120V…600V，高压 600V～3000V） |
| 电压范围 | 直流电压等级 ±20% |
| 额定电流 | 功率 / 直流电压等级 |
| 旁路输入 | |
| 输入电压范围 | 220Vac±20% |
| 输入额定电流 | 功率 / 220Vac |
| 旁路-逆变切换时间 | ≤20ms（快切型 ≤4ms） |
| 交流输出 | |
| 额定容量 | 按功率选型 |
| 额定电压 | 220Vac |
| 额定频率 | 50Hz |
| 电压精度 | 220Vac±1% |
| 频率精度 | 50Hz±0.05Hz |
| 波形失真率 | ≤3%（线性负载） |
| 动态响应（负载 0~100%） | 2mS |
| 功率因数 | 0.8 |
| 过载能力 | 150%，10 秒 |
| 逆变效率 | 90%（80% 阻性负载） |
| 工作环境 | |
| 耐压要求（输入输出） | 2000Vac，1 分钟 |
| 噪音（1 米） | ≤55db |
| 使用环境温度 | -10℃～+50℃ |
| 湿度 | 0～90%，不结露 |
| 使用海拔 | ≤2000m 足功率输出 |
| 保护功能 | 输入接反、欠压保护，输出过载、短路保护，过热保护 |
| 其他 | 工频隔离变压器，纯正弦波输出，完全稳定，带载能力强 |
单相逆变电源 · HYNB 系列单相逆变器
合运电气 HYNB 系列单相逆变电源将蓄电池、光伏、水利/风机整流等直流电转换为单相 220V 交流电，输出采用工频隔离变压器、纯正正弦波，可辅以市电旁路不间断切换，广泛应用于电力、通讯、铁路机车、车载、船用、光伏、储能等单相供电场景。
220V 输出
THD≤3%
切换≤20ms
工频隔离
获取单相逆变电源方案报价
产品介绍
HYNB 系列单相逆变电源直流输入支持 12Vdc～600Vdc（常压）及 600Vdc～3000Vdc（高压）等级，输出单相 220Vac、50Hz，电压精度 220Vac±1%、频率精度 50Hz±0.05Hz，波形失真率 ≤3%，逆变效率 90%。主电路采用德国英飞凌 IGBT 模块与合运自研驱动保护，输出工频隔离变压器，纯正弦波输出、带载能力强。
产品特点
英飞凌 IGBT + 自研驱动
主电路德国英飞凌 IGBT，驱动保护合运自研，工频隔离 H 型变压器，安全可靠。
纯正弦波输出
SPWM 调制，波形失真 ≤3%（线性负载），完全稳定、带载能力强。
旁路不间断切换
可辅以市电/发电机旁路，切换时间 ≤20ms（快切型 ≤4ms）。
多重保护
输入接反、欠压保护，输出过载、短路保护，过热保护齐全。
缓启动
避免对蓄电池和负载的大电流冲击，保护电池与设备。
LCD 触摸屏
显示并设置运行参数，支持并机运行，扩容灵活。
单相逆变电源技术参数
以下为 HYNB 系列单相逆变电源通用技术参数，直流电压等级与功率按需求选择或定制。

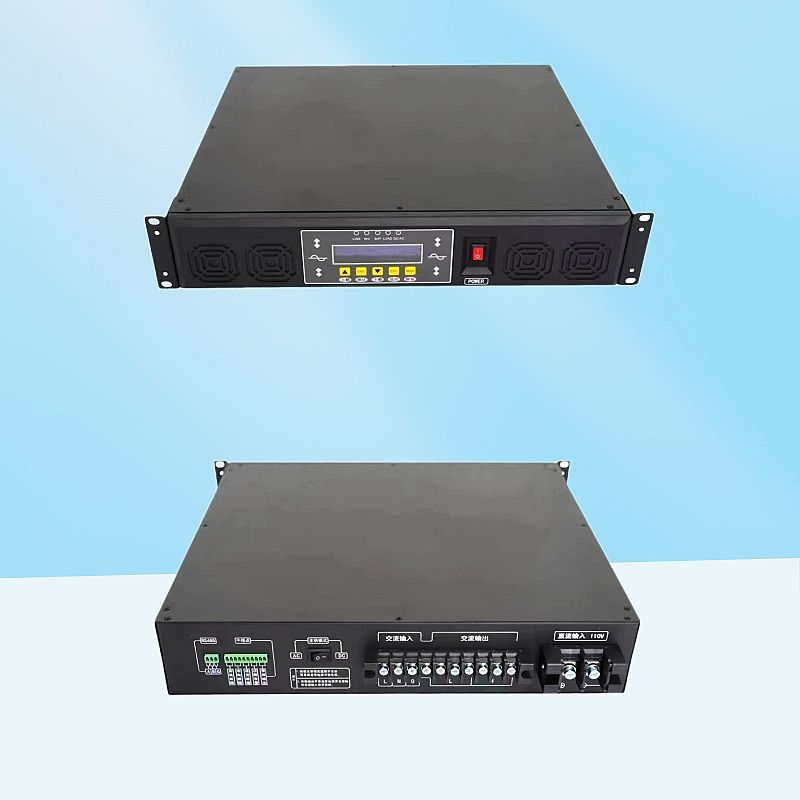

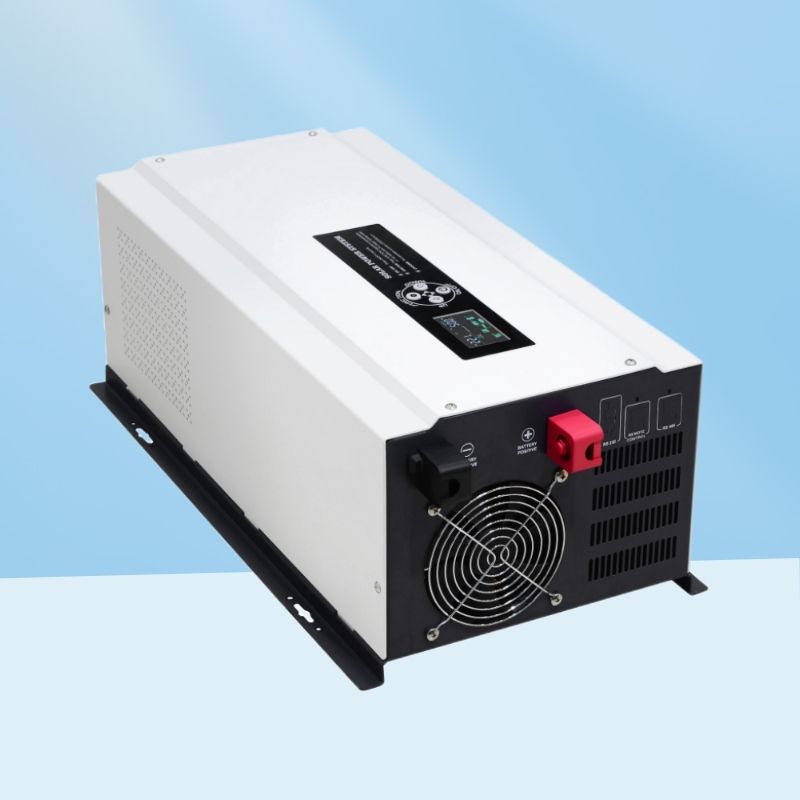

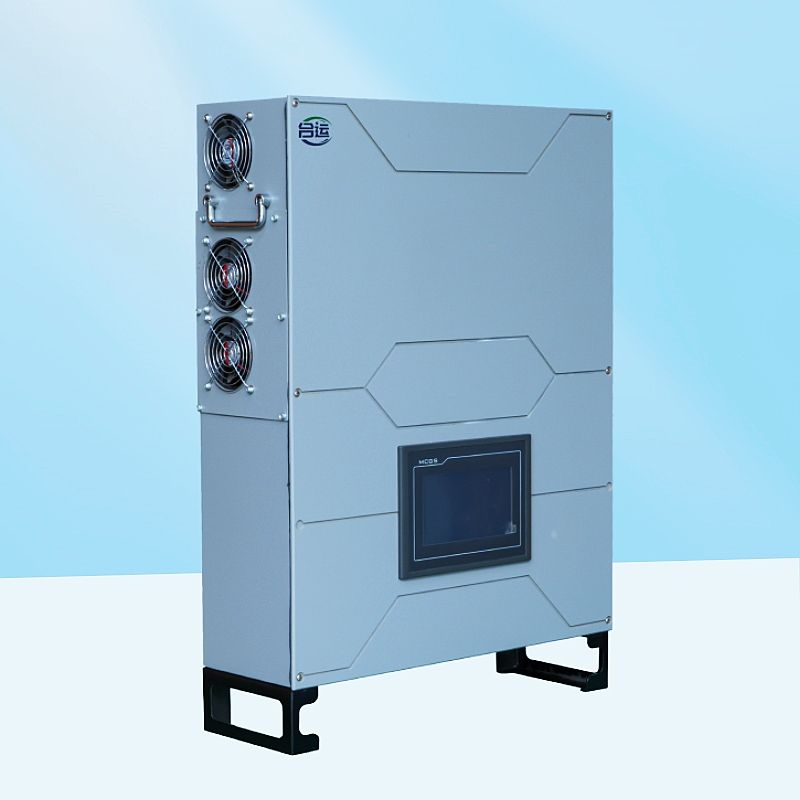

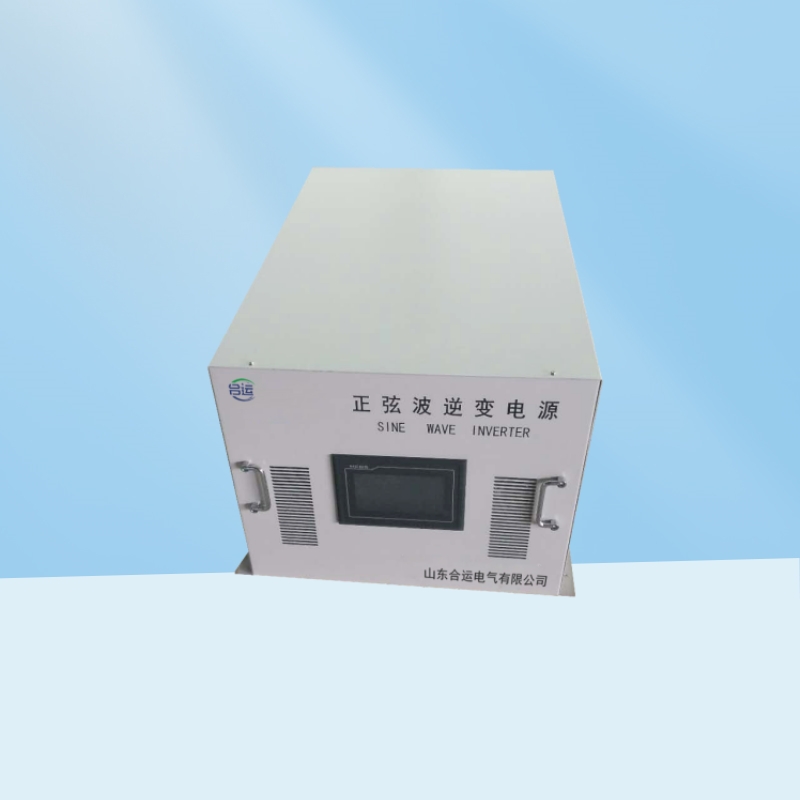

产品实拍
典型应用领域
通讯基站
直流后备逆变单相 220V 供电。
车载 / 机车
车载设备与铁路机车单相供电。
光伏 / 储能
光伏板与储能电池直流逆变供电。
船用
船舶直流电网逆变单相供电。
电力专用
电力系统直流后备逆变。
定制服务
支持产品定制，不增加成本前提下免收定制费用。
为什么选择合运电气
经验 · Experience
深耕电源领域，单相逆变电源已在通讯、光伏、机车、船用等场景长期运行，项目可实地考察。
专业 · Expertise
SPWM + 英飞凌 IGBT + 自研驱动 + 工频隔离，12V～3000V 直流等级覆盖，支持定制。
真实 · Authority
实测数据：THD≤3%、效率 90%、过载 150%/10 秒、耐压 2000Vac/1 分钟，可提供测试报告。
可靠 · Trust
完善保护 + 缓启动保障安全，质保售后、一对一工程师对接与 24H 咨询电话。
